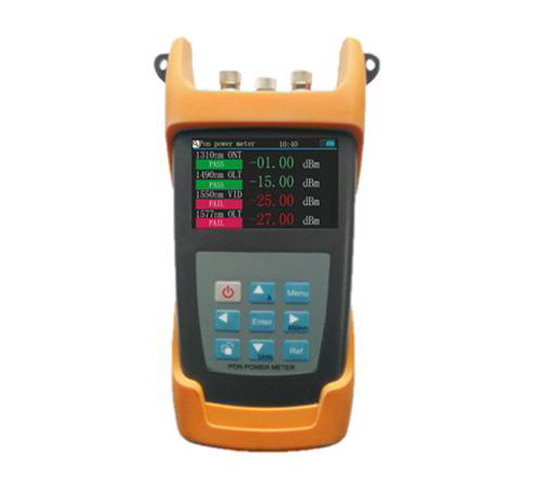

iT-6310 10G EPON光(guang)功(gong)(gong)(gong)(gong)(gong)率(lv)計是(shi)重(zhong)慶理念公司對FTTX的業務和維護而推出的新款測(ce)試儀表，它不僅支持傳統的BPON、EPON、GPON光(guang)功(gong)(gong)(gong)(gong)(gong)率(lv)計的功(gong)(gong)(gong)(gong)(gong)能，還具(ju)備了下一(yi)代10GEPON/XGPON功(gong)(gong)(gong)(gong)(gong)率(lv)測(ce)量功(gong)(gong)(gong)(gong)(gong)能，并同屏顯示四個波長的各自功(gong)(gong)(gong)(gong)(gong)率(lv)值，使裝維人員(yuan)可以真實掌握(wo)線路(lu)上單個波長光(guang)信號的功(gong)(gong)(gong)(gong)(gong)率(lv)值，并可通過(guo)自行設置的閾值數據準確(que)判斷光(guang)功(gong)(gong)(gong)(gong)(gong)率(lv)值是(shi)否達標，是(shi)PON網絡工(gong)程、施工(gong)和維護的合適選擇。
產品特點
技術指標
標準配置
1、TFT彩屏
2、同時測試顯示PON系統中的1310，1490，1550、1577四個波長
3、兼容EPON,GPON及下一代10GEPON/XGPON功率測量功能
4、內置精準的分波器件，能夠精準的檢測到相應波長光功率
5、儀表可設置測量閾值自行判定通過、警告、未通過狀態
6、支持在線穿通測試，驗證OTN/ONU工作是否正常
7、支持可視紅光故障定位
8、測量數(shu)據(ju)存儲功能，配備USB接口的(de)數(shu)據(ju)傳輸功能
|
測量波長 |
1310nm |
1490nm |
1550nm |
1577nm |
|
測量范圍（dBm） |
+10～-40 |
+10～-40 |
+25～-40 |
+10～-40 |
|
光譜通帶(nm) |
1310±50 |
1490±10 |
1550±10 |
1577±10 |
|
隔離度 帶濾波功能 |
1490nm波段＞40dB 1577nm波段＞40dB |
1310nm波段＞40dB 1577nm波段＞40dB |
1310nm波段＞40dB 1577nm波段＞40dB |
1310nm波段＞40dB 1550nm波段＞40dB |
|
穿透方式下 |
≤1.5dB |
|||
|
固有不確定度 |
≤0.5dB |
|||
|
顯示分辨率 |
0.01dB |
|||
|
閾值設置 |
10組 |
|||
|
數據存儲 |
1000條 |
|||
|
紅光源 |
≥1mW |
|||
|
工作溫度 |
-10℃～+60℃ |
|||
|
相對濕度 |
0%～95%RH |
|||
|
光纖接口類型 |
FC/SC |
|||
|
通信接口 |
USB接口 |
|||
|
供電 |
3節AA1.5V電池 |
|||
|
工作時間 |
工作時間≥20H，待機時間≥60H |
|||
|
尺寸 |
L*W*H 192mm×102mm×50mm |
|||
|
重量 |
420g |
|||
備注:如需測試10GXGPON模式下的上行光1270nm請聯系本公司確認添加。
|
序號 |
名稱 |
數量 |
|
1 |
PON光功率計 |
1臺 |
|
2 |
牛津包 |
1個 |
|
3 |
說明書 |
1份 |
|
4 |
FC/SC接口 |
2套 |
|
5 |
Mini USB數據線 |
1條 |
|
6 |
AA干電池 |
3節 |
|
7 |
CD軟件 |
1份 |
-
